智能照明控制模塊,智能燈光控制模塊技術說明書
來源：浙江智途物聯網技術有限公司
發布日期：2016-06-06
瀏覽量：
一、概述
智能開關模塊，通訊采用485總線方式，自帶場景控制部分，本身設有繼電器開關手動控制，具有遠程編程和管理功能。
二、功能特點
1.8路繼電器開關輸出單元
2.自帶場景控制器，多達128個場景
3.每個回路具有燈具保護延時（0-60分鐘）
4.每個回路具有分批開啟延時（0-25秒）
5.每個回路繼電器開關可手動控制
6.具有遠程編程和管理功能
7.設備重啟可選擇已開的場景或指定的場景
8.采用485總線方式通訊
9.標準35mm導軌式安裝結構
三、主要技術參數
1.輸入電壓：DC24V
2.總線耗電：30mA/DC24V
3.開關回路：8路
4.每開關回路最大電流：16A
5.繼電器電氣壽命：大于60000次（阻性負載）
6.環境條件：
工作溫度0℃~45℃
工作相對濕度20%~90%
儲存溫度-40℃~+55℃
儲存相對濕度10%~93%
7.外形尺寸：165mm×88mm×66mm
8.重量：0.5kg
四、外觀說明

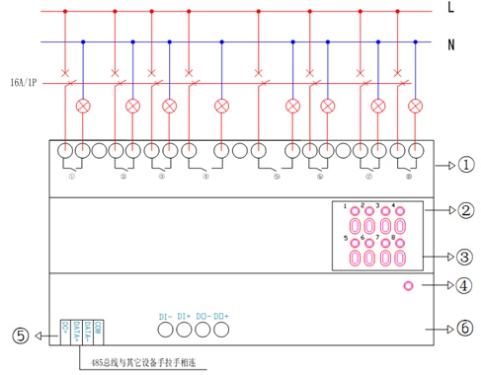

模塊外觀和接線示意圖如下所示：
①1、2、3、4、5、6、7、8共八路繼電器開關回路輸出端
②回路指示燈。8個指示燈分別與8個手動開關按鍵一一對應，每個指示燈顯示對應回路的開關狀態。
③1、2、3、4、5、6、7、8共八路繼電器手動按鍵，每次按下后，繼電器狀態與當前狀態相反。
④電源和異常指示燈，模塊正常工作時，指示燈每秒鐘閃一次（慢閃），出現異常情況時，指示燈每250ms閃一次（快閃）。
⑤DC+、DATA+、DATA-、COM為485總線接線端
接線端信號定義及與485連線的對應關系為：
DC+（＋24V）→棕、橙
DATA+（信號＋）→藍、綠
DATA-（信號－）→藍白、綠白
COM（公共端）→棕白、橙白
⑥消防信號接口。DI-、DI+為消防信號輸入接口，DO-、DO+為消防反饋輸出接口。兩個接口都為有源信號，都需要外部接入電源，DI-、DI+只允許直流電壓輸入，范圍為DC5V-30V；DO-、DO+也只允許直流電壓輸入，范圍為DC5V-30V，用于驅動DC12V、DC24V中間繼電器等設備，兩者都切勿接入220V交流信號，以免設備損壞。系統默認消防信號輸入時，觸發所有回路全開，反饋輸出接口接通；消防信號恢復正常時，恢復回路原來狀態,反饋輸出接口斷開；以上信號所觸發的場景都可以編程修改。
五、安裝連接
1．安裝條件
安裝位置要通風良好，注意防潮、防震、防塵。
2．接線規格
本模塊繼電器開關輸出端連接線：2.5mm2銅導線
485總線連接線：采用超五類線或4芯雙絞線

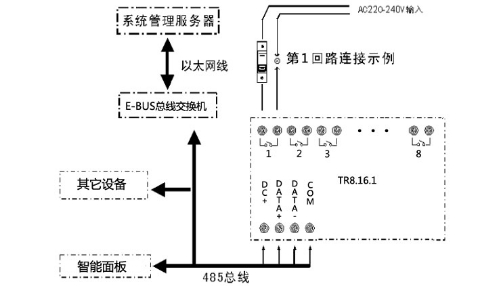

3．典型系統連接
該模塊的典型系統連接（僅供參考）如下圖所示。通過485總線與控制面板、系統管理服務器等連接可實現設備開關控制、照明控制（包括場景控制等）、系統管理、以及與其它控制系統聯接等。
六、功能及操作說明
1、繼電器開關手動控制
本模塊除接收外部信號進行開關控制外，也可手動控制開關。
通過操作1～8回路繼電器的手動開關，可分別控制1～8回路開、關。
2、本機設備號
設備ID必須通過“SILO系統控制軟件”設置，設置見軟件說明。
3、場景
多達128個場景，每個場景由任意回路組合而成。場景必須通過“SILO 系統控制軟件”來設置，設置見軟件說明。
4、回路開啟和保護延時
回路開啟延時：每個回路可設置開啟延時，即回路啟動后，達到延時值時該回路才有輸出。開啟延時的作用，當同時啟動多個回路時，回路按延時值依次啟動，避免全部啟動時的沖擊大電流。
注：開啟延時值范圍為0.0～25.0秒。
回路保護延時：每個回路可設置保護延時，即當某回路的輸出關斷后，為了保護負載，只有時間達到保護延時值時該回路才能再受控制輸出。
注：保護延時值范圍為00～60分。
開啟延時值、保護延時值必須通過“SILO系統控制軟件”來設置，設置見其說明。
5、重啟后運行場設置（上電恢復場景設置）
如系統設置為已開的場，本機重啟后，將運行上次關機時開啟的場景。
如系統設置為指定的場，本機重啟后，將運行指定的場景。
設置要通過“SILO系統控制軟件”，設置見其說明。系統默認重啟后不運行場景。
安全使用與維護保養
1.485總線不能低于16V，否則繼電器不能正常工作。
2.每回路必須通過合適的斷路器接入AC220V～240V電源。
3.為了繼電器的安全使用，應注意以下幾點：
對于連接阻性負載時，每回路負載電流最大可以達到16A。
對于連接感性負載（有高電壓）、連接容性負載（有沖擊電流）時，每回路負載電流最大應小于16A。具體可根據實際負載的功率因數大小，選擇適當?shù)呢撦d，功率因數越小，選擇的負載就越小。
尤其對于連接低功率因數負載時，如低功率因數節能燈、低功率因數電子鎮流器燈等，因沖擊電流大，為了保護繼電器安全使用，應適當減小負載，以降低沖擊電流。
4.勿靠近干擾設備。
5.要建立良好通風散熱環境。
6.在使用過程中，注意防潮、防震、防塵。
機器出現故障時，請與專業維修人員或本公司聯系
智能開關模塊，通訊采用485總線方式，自帶場景控制部分，本身設有繼電器開關手動控制，具有遠程編程和管理功能。
二、功能特點
1.8路繼電器開關輸出單元
2.自帶場景控制器，多達128個場景
3.每個回路具有燈具保護延時（0-60分鐘）
4.每個回路具有分批開啟延時（0-25秒）
5.每個回路繼電器開關可手動控制
6.具有遠程編程和管理功能
7.設備重啟可選擇已開的場景或指定的場景
8.采用485總線方式通訊
9.標準35mm導軌式安裝結構
三、主要技術參數
1.輸入電壓：DC24V
2.總線耗電：30mA/DC24V
3.開關回路：8路
4.每開關回路最大電流：16A
5.繼電器電氣壽命：大于60000次（阻性負載）
6.環境條件：
工作溫度0℃~45℃
工作相對濕度20%~90%
儲存溫度-40℃~+55℃
儲存相對濕度10%~93%
7.外形尺寸：165mm×88mm×66mm
8.重量：0.5kg
四、外觀說明
模塊外觀和接線示意圖如下所示：
①1、2、3、4、5、6、7、8共八路繼電器開關回路輸出端
②回路指示燈。8個指示燈分別與8個手動開關按鍵一一對應，每個指示燈顯示對應回路的開關狀態。
③1、2、3、4、5、6、7、8共八路繼電器手動按鍵，每次按下后，繼電器狀態與當前狀態相反。
④電源和異常指示燈，模塊正常工作時，指示燈每秒鐘閃一次（慢閃），出現異常情況時，指示燈每250ms閃一次（快閃）。
⑤DC+、DATA+、DATA-、COM為485總線接線端
接線端信號定義及與485連線的對應關系為：
DC+（＋24V）→棕、橙
DATA+（信號＋）→藍、綠
DATA-（信號－）→藍白、綠白
COM（公共端）→棕白、橙白
⑥消防信號接口。DI-、DI+為消防信號輸入接口，DO-、DO+為消防反饋輸出接口。兩個接口都為有源信號，都需要外部接入電源，DI-、DI+只允許直流電壓輸入，范圍為DC5V-30V；DO-、DO+也只允許直流電壓輸入，范圍為DC5V-30V，用于驅動DC12V、DC24V中間繼電器等設備，兩者都切勿接入220V交流信號，以免設備損壞。系統默認消防信號輸入時，觸發所有回路全開，反饋輸出接口接通；消防信號恢復正常時，恢復回路原來狀態,反饋輸出接口斷開；以上信號所觸發的場景都可以編程修改。
五、安裝連接
1．安裝條件
安裝位置要通風良好，注意防潮、防震、防塵。
2．接線規格
本模塊繼電器開關輸出端連接線：2.5mm2銅導線
485總線連接線：采用超五類線或4芯雙絞線
3．典型系統連接
該模塊的典型系統連接（僅供參考）如下圖所示。通過485總線與控制面板、系統管理服務器等連接可實現設備開關控制、照明控制（包括場景控制等）、系統管理、以及與其它控制系統聯接等。
六、功能及操作說明
1、繼電器開關手動控制
本模塊除接收外部信號進行開關控制外，也可手動控制開關。
通過操作1～8回路繼電器的手動開關，可分別控制1～8回路開、關。
2、本機設備號
設備ID必須通過“SILO系統控制軟件”設置，設置見軟件說明。
3、場景
多達128個場景，每個場景由任意回路組合而成。場景必須通過“SILO 系統控制軟件”來設置，設置見軟件說明。
4、回路開啟和保護延時
回路開啟延時：每個回路可設置開啟延時，即回路啟動后，達到延時值時該回路才有輸出。開啟延時的作用，當同時啟動多個回路時，回路按延時值依次啟動，避免全部啟動時的沖擊大電流。
注：開啟延時值范圍為0.0～25.0秒。
回路保護延時：每個回路可設置保護延時，即當某回路的輸出關斷后，為了保護負載，只有時間達到保護延時值時該回路才能再受控制輸出。
注：保護延時值范圍為00～60分。
開啟延時值、保護延時值必須通過“SILO系統控制軟件”來設置，設置見其說明。
5、重啟后運行場設置（上電恢復場景設置）
如系統設置為已開的場，本機重啟后，將運行上次關機時開啟的場景。
如系統設置為指定的場，本機重啟后，將運行指定的場景。
設置要通過“SILO系統控制軟件”，設置見其說明。系統默認重啟后不運行場景。
安全使用與維護保養
1.485總線不能低于16V，否則繼電器不能正常工作。
2.每回路必須通過合適的斷路器接入AC220V～240V電源。
3.為了繼電器的安全使用，應注意以下幾點：
對于連接阻性負載時，每回路負載電流最大可以達到16A。
對于連接感性負載（有高電壓）、連接容性負載（有沖擊電流）時，每回路負載電流最大應小于16A。具體可根據實際負載的功率因數大小，選擇適當?shù)呢撦d，功率因數越小，選擇的負載就越小。
尤其對于連接低功率因數負載時，如低功率因數節能燈、低功率因數電子鎮流器燈等，因沖擊電流大，為了保護繼電器安全使用，應適當減小負載，以降低沖擊電流。
4.勿靠近干擾設備。
5.要建立良好通風散熱環境。
6.在使用過程中，注意防潮、防震、防塵。
機器出現故障時，請與專業維修人員或本公司聯系
