本文詳解介紹了什么是故障電弧探測器，首先介紹了故障電弧探測器和滅弧式短路保護器的區別，其次闡述了故障電弧探測器產生背景及原因，最后介紹了HS-E 系列故障電弧探測器，具體的跟隨小編來了解一下。
故障電弧探測器和滅弧式短路保護器的區別
故障電弧探測器是電氣火災監控系統最新的產品，國家標準GB14287.4-2014，已于2015年6月1日正式實施。該產品是通過檢測線路中因線路老化、絕緣皮破損引起的并聯故障電弧和因線路接觸不良等情況引起的串聯故障電弧，提前預警，及時通知用戶檢修這些電氣隱患，來達到對電氣火災的預防性防護。
故障電弧，俗稱就是電火花，中心溫度極高，發生時有金屬噴濺物，極易引起火災。并聯電弧發生時，火線和零線并未直接接觸，只是因?yàn)榻^緣皮老化失去絕緣特性或絕緣皮破損，但火線和零線的距離又離的非常近，電流擊穿火線和零線之間的空氣，在火線和零線之間放電打火。
串聯電弧發生主要是因?yàn)榻佑|不良或者導線斷裂，這是發生在一根相線中的情況，在一根相線的斷裂處或接觸不良處空氣被擊穿而發生放電打火。以上故障電弧發生時，線路中的電流變化很小，斷路器和滅弧式短路保護器都無法檢測到，目前只能通過故障電弧探測器才能探測到。故障電弧探測器最先進和最核心的技術在于，能夠有效的區分好?。娖髡９ぷ鲿r(shí)產生的電?。┖凸收想娀。龅讲徽`動作，不拒動作。經過專家分析，這種非接觸性的故障電?。娀鸹ǎ?，是導致如今電氣火災高發的主要原因。
滅弧式短路保護器，滅弧式是定語，短路保護器是主語，其實質上就是針對金屬性短路的一個保護。說到這里有人會問，那它和斷路器有區別嗎？有區別。斷路器主要保護金屬性短路、過載和漏電，而滅弧式短路保護器只針對金屬性短路這一種故障進行保護（盡管其宣稱也能保護過載，其實它對過載本身并不保護，只是過載到一定程度，線路發熱融化導致火線和零線粘連在一起造成金屬性短路，所以還是對金屬性短路進行保護）。但滅弧式短路保護器在金屬性短路這一單個保護功能上卻有與斷路器不同的地方。
斷路器在金屬性短路時會立即跳閘，切斷電源，但同時也會伴隨短路電火花產生，經專家分析，因?yàn)榻饘傩远搪钒l(fā)生火災的概率還是比較低的，因?yàn)樵谝话悱h(huán)境中，短路產生時，今天市場上合格的斷路器都能迅速跳閘，但如果周圍環境配合極好，如果短路點周圍就是易燃物或者易燃易爆氣體的存在時，還是可能引起火災的。滅弧式短路保護器的不同點在于，當金屬性短路發生時，其切斷電源的速度遠遠快于斷路器，甚至在大的短路電火花產生之前就切斷電源了，這也是滅弧式三個字的來源。所以，所謂滅弧，只是“滅”金屬性短路時發生的電火花，從功能上看是和空氣開關/斷路器重復的，只是動作比空氣開關/斷路器更快，早于大的短路電火花產生前切斷電源。和故障電弧探測器探測的故障電弧完全是兩碼事。
但根據最新GB50016-2015《建筑設計防火規范》中要求：電氣火災探測器只能用于電氣火災預警，不能干擾主回路供電。也就是說只能報警不能切斷電源。所以滅弧式短路保護器只適用于特殊高危場所，不宜普遍應用于電氣火災監控場所。

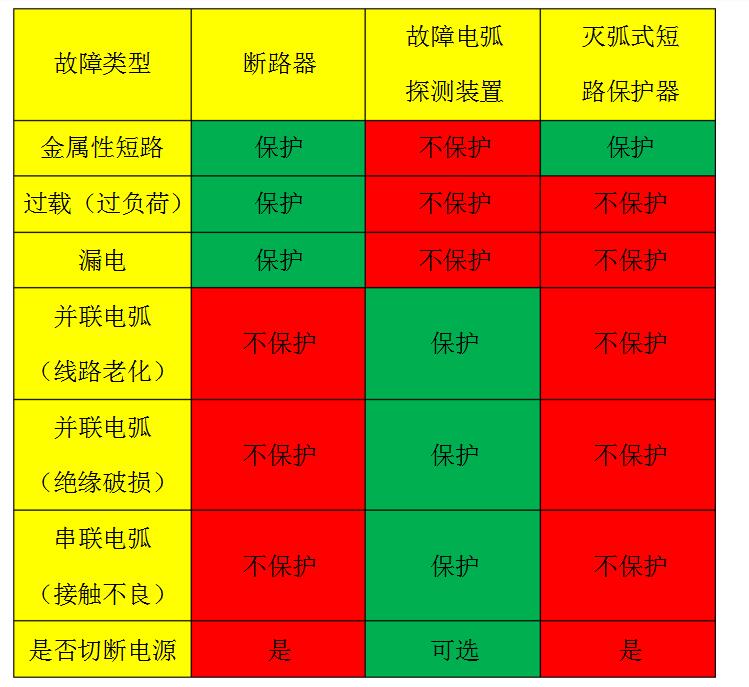

綜上，故障電弧探測器和滅弧式短路保護器以及斷路器的功能區別直觀比較如下表：
故障電弧探測器產生背景及原因
一、故障電弧探測器的產生背景
1、故障電弧探測的必要性
電氣火災監控系統的基本組成包括：電氣火災監控設備、剩余電流式電氣火災監控探測器以及測溫式電氣火災監控探測器。該系統能夠?qū)Ρ槐Ｗo(hù)線路中的電流、剩余電流、溫度進行監視，并及時發現電氣火災隱患，預防電氣火災發生。但許多嚴重的火災事故僅僅是由線路中低于額定電流或預期短路電流的故障電弧引起的。這些危險的電弧可能發生在設計不合理或者老化的供電線路、電器插頭以及家用電器的電源線、內部線束或零部件絕緣。當故障電弧發生時，線路上的漏電、過流和短路等保護裝置，可能無法檢測到或者無法迅速動作切斷電源，極易引發火災。
2、故障電弧最主要的危害是引發火災
故障電弧的最主要危害是引發火災，當故障電弧產生時，其中心溫度高達3000℃~4000℃，并且伴有金屬熔化物噴濺出來。故障電弧產生的高溫高熱，極易引燃線路絕緣層導致線路起火，如果在故障點附近存在有可燃物時，也極易引燃可燃物而導致火災的發生。
3、電氣火災監控系統無法監測的幾類故障電弧
1）接地故障電弧
在電氣線路短路起火中，接地故障電弧引起的火災遠多于帶電導體間的故障電弧火災。這首先是因?yàn)榻拥毓收习l(fā)生的幾率遠大于帶電導體間短路的幾率。
由于接地性故障電弧發生時，電流波形會發生畸變且故障電弧電流時有時無，導致剩余電流式探測器無法準確可靠地檢測到該類故障。
2）串聯故障電弧
電氣連接點在電氣連通、機械強度和保護措施三方面都是最薄弱或最易出現故障的環節，會直接導致電弧或發熱，進而引起電氣火災。
當線路中發生串聯故障電弧時，線路中的剩余電流不發生變化，導致電氣火災監控系統無法對該類故障電弧進行監控。
?、?帶電導體間的并聯故障電弧
電氣線路的兩線芯相互接觸而短路時，線芯未焊死而融化成團，兩熔化金屬團收縮脫離時可能建立電弧。
在并聯電弧建立初期，由于電弧具有很大的阻抗和電壓降，限制了故障電流，線路上的斷路器無法及時可靠動作并切斷電源，從而使電弧持續存在。

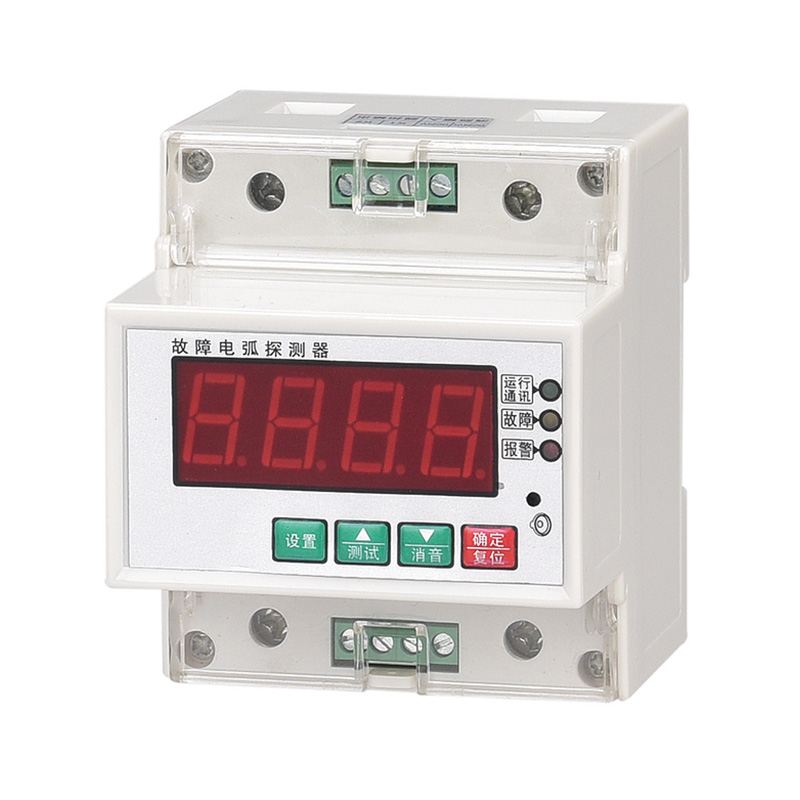

二、故障電弧探測器
1. 概述
故障電弧探測器是從電氣火災的起因入手，將電流波形特征值檢測技術應用到故障電弧探測領域，結合國內電力行業的特點，具有高可靠性高、穩定性強、方便用戶使用和維護的特點。該探測裝置的廣泛應用將彌補目前市場上電氣火災監控系統產品的技術缺陷，產品通過對電氣線路的實時檢測，能夠區分每一相線上的正常操作電弧和故障電弧，消除電氣火災隱患探測的盲區，該產品廣泛適用于家庭、民用建筑、工廠、網吧、倉儲、學校等建筑的火災預警系統。
2.故障電弧探測器功能
? 精準判斷每一相線上的正常電弧和故障電弧
? 具有標準RS485接口，可與消防控制室的監控設備進行通訊，實現遠程監控
? 故障電弧發生時，將故障點的位置信息傳送至監控設備，定位故障的區域
? 檢測到故障電弧時，自身發出聲光報警信號，并同時向監控設備發出報警信號
? 具有功能試驗按鍵，模擬發出大于11個半周期的故障電弧，對裝置性能的進行測試
3、符合標準
? GB14287-2011《電氣火災監控系統 第4部分：故障電弧探測器》；
本標準依據GB/T1.1-2009《標準化工作導則 第1部分：標準的結構和編寫規則》起草。
本標準由中華人民共和國公安部提出，由全國消防標準化技術委員會火災探測和報警分技術委員會歸口。
本部分負責起草單位：公安部沈陽消防科學研究所。
? 中國建筑標準設計研究院編制的《電氣火災監控系統》國家建筑標準設計參考圖集；
? 國家標準GB50116-2013《火災自動報警系統設計規范》增加的故障電弧式電氣火災監控探測器的相關規定；
4、應用場所
? 現代大體量建筑、公共集聚場所建筑和一類高層建筑；
? 商場、體育館、禮堂、影劇院、大型醫院、學校；
? 電信樓、財貿金融樓、大型辦公樓、展覽館、高級酒店；地鐵設施、火車站、汽車站、隧道、大型企業廠房等建筑。
