產品介紹
系統功能 System Function
故障電弧探測器可以對接入線必中的故障電弧（包括故障并聯電弧、故障串聯電弧）進行有效的檢測，通過內置電路及軟件對下級線路的故障電弧情況進行分析處理，判斷下級終端線路的狀態。當檢測到線路中存在引起火災的故障電弧時。探測器內的蜂鳴器發岀報警聲，點亮黃色故障灴。輸岀脫扣信息至分勵脫扣器，并將報警信息傳輸給上端監控設備，以實現預警火災發生的目的
技術參數 Technical Parameter
| 型號 | AFD單相故障電弧探測器（數顯款/液晶款） | AFD三相故障電弧探測器（數顯款/液晶款） |
| 額定電壓 | 單相兩線AC220V | 三相兩線AC380V |
| 額定電流 | 16A/32A/63A | 16A/32A/63A |
| 響應條件 | 1s內≥14個半周期故障電弧 | 1s內≥14個半周期故障電弧 |
| 報警聲響 | ≥70db | ≥70db |
| 故障報警動作時間 | <0.5s | <0.55 |
| 分勵脫扣/消防聯動 | 無源觸電5A | 無源觸電5A |
| 報警輸出 | 24V輸入 | 24V輸入 |
| 通訊方式 | Modbus485通訊 | Modbus485通訊 |
| 安裝方式 | 標準35MM導軌安裝 | 標準35MM導軌安裝 |

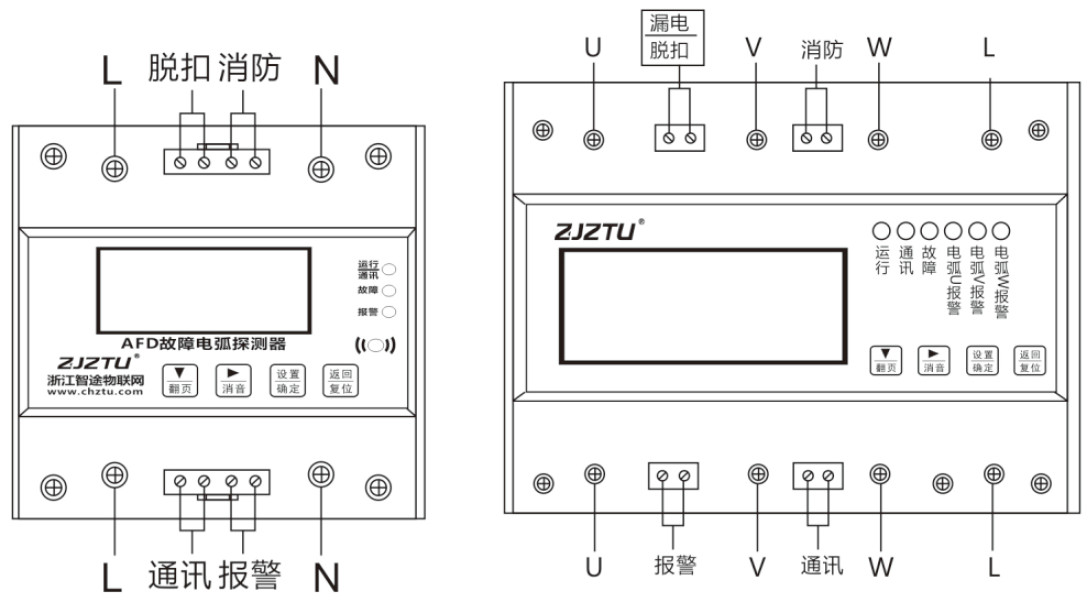

安裝示意圖 Installation Diagram

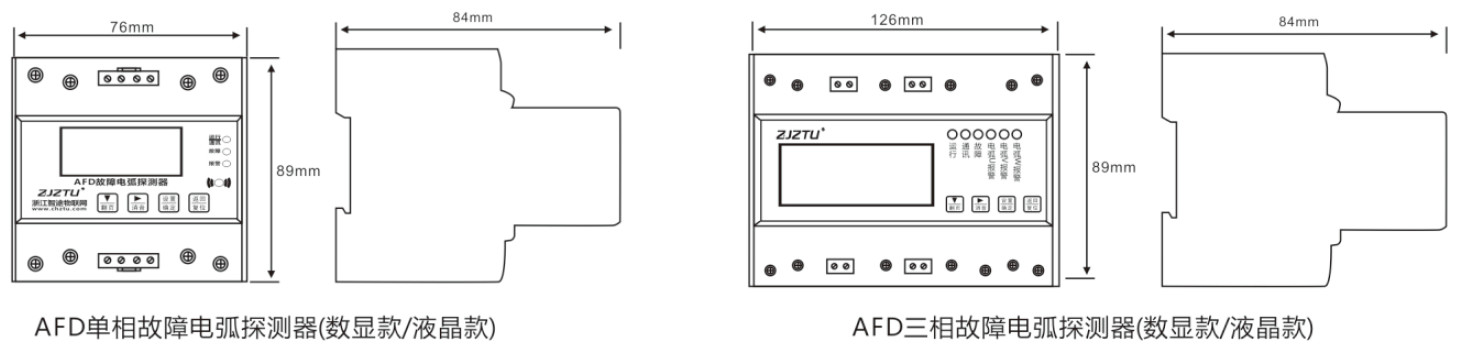

外形尺寸 Outline Size
