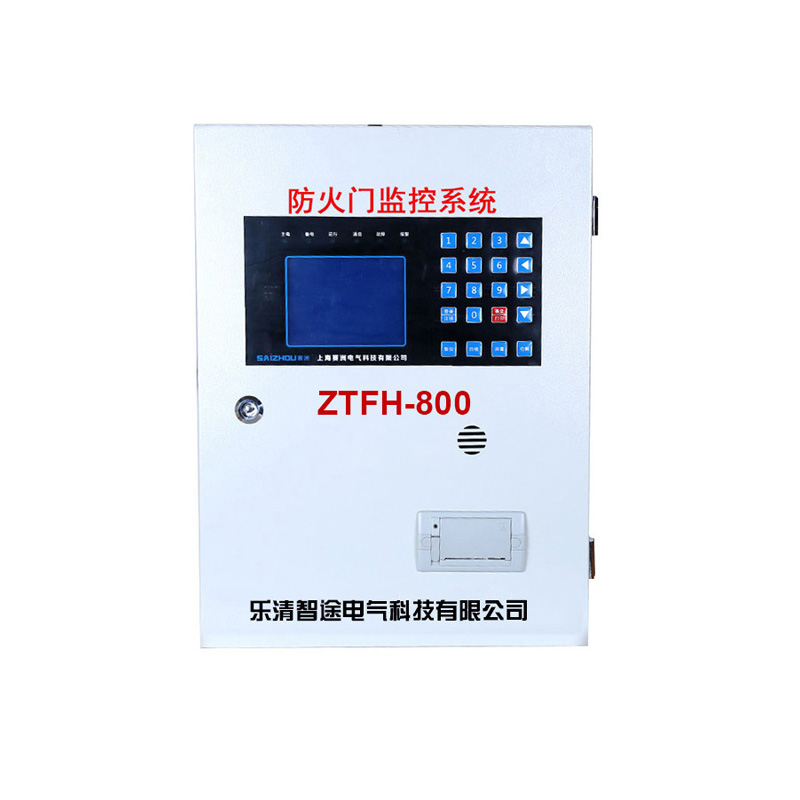

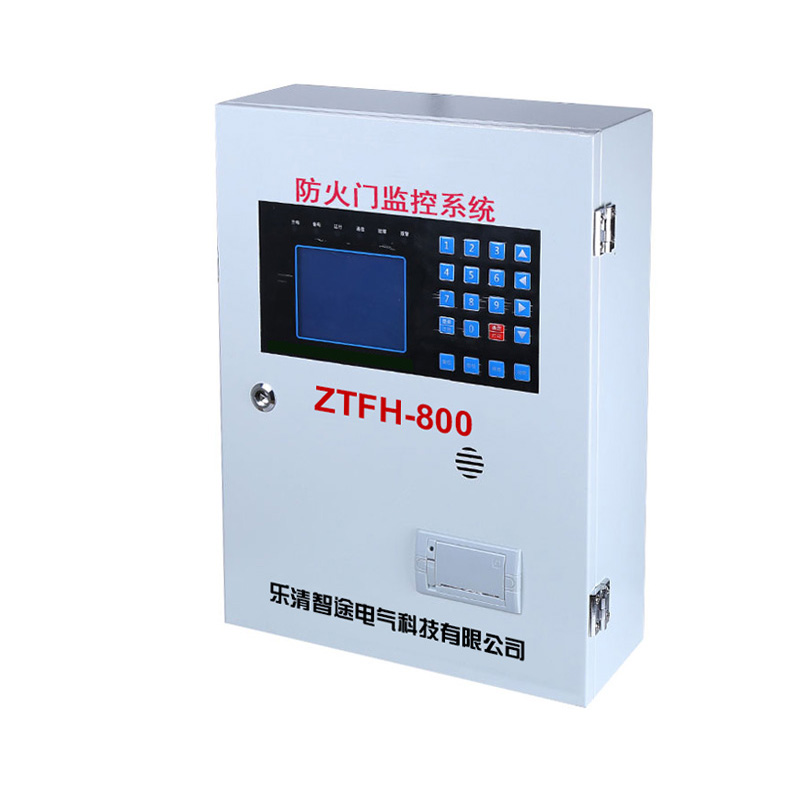

ZTFH-800防火門監控器
ZTFH-800防火門監控器
產品概述：
· 完全滿足國際GB29364-2012《防火門監控器》的要求。
· 實時顯示與控制功能：防火門打開、關閉及故障狀態。
· 遠程（消防聯動）控制：火災自動報警系統或消防聯動控制器通信聯動，自動遠程控制關閉常開防火門。
· 分布式智能設計；每臺監控器通信容量255*2個點位；最多外控40個監控分機，系統容量最大為3000個點位，監控防火門打開、關閉及故障狀態。
ZTFH-800防火門監控主機簡介
ZTFH-800防火門監控主機可與火災自動報警系統或消防聯動器聯動，提供一組無源開關量信號輸入實現集中控制，也可通過增加區控聯動模塊實現分區聯動控制，自動遠程控制關閉常開防火門。
ZTFH-800防火門監控主機技術參數
|
產品名稱 |
ZTFH-800 防火門監控器 |
|||
|
輸入?yún)?shù) |
輸入電源 |
AC220V+20% 50Hz （消防電源供電） |
||
|
輸入功率 |
100W |
|||
|
輸出參數 |
輸出電壓 |
DC24V |
輸出電流 |
4A |
|
電源線（直接監控） |
WDZN-BYJF2×2.5mm2 |
通信線 |
NH-RVS2×1.5mm2 |
|
|
總線通信方式 |
2路CAN總線 2路消防二總線 |
|||
|
二總線通信 |
可靠通信1000m |
|||
|
CAN通信距離 |
最大通信距離可到5000m，超過5000m可通過擴展模塊延長通信距離 |
|||
|
可控點位數量 |
單機最大控制400個點位，單機自帶2個回路，每個回路控制200個點位，最多外控40臺監控分機，系統最大容量為3000個點位 |
|||
|
輸入(消防聯動) |
1路無源開關量信號 |
|||
|
火災模塊接入功能，接入模塊數量最多為系統點位數 |
||||
|
對外總線接口 |
1路標準RS232接口，有效通信距離≤15m，采用3×0.5mm2多芯電纜 |
|||
|
2路標準RS485接口，連接線≤1000m，采用NHRVS 2×1.0mm2雙絞線 |
||||
|
2路CAN總線，連接線≤5000m，建議采用有護套屏蔽雙絞線 |
||||
|
其他技術參數及功能 |
報警功能 |
聲、光報警，顯示報警地址和故障類型 |
||
|
密碼功能 |
設有3個操作級別，適用于不同級別操作人員分級操作 |
|||
|
備用電源 |
斷電后≥3小時 DC24V/4Ah |
|||
|
顯示功能 |
全中文LCD圖形顯示及LED指示 |
|||
|
打印功能 |
微型熱敏打印機，漢字打印 |
|||
|
存儲報警記錄 |
≥10000條 |
|||
|
相關環境 |
溫度-10℃~+70℃；相對濕度≤95%；海拔高度＜4500m；防護等級IP30 |
|||
ZTFH-800防火門監控主機產品特點
完全滿足國際GB29364-2012《防火門監控器》的要求。
實時顯示與控制功能：防火門打開、關閉及故障狀態。
遠程（消防聯動）控制：火災自動報警系統或消防聯動控制器通信聯動，自動遠程控制關閉常開防火門。
分布式智能設計；每臺監控器通信容量255*2個點位；最多外控40個監控分機，系統容量最大為3000個點位，監控防火門打開、關閉及故障狀態。
三級管理模式：適用不同級別人員分級操作控制。
